- Артикул:619104
- 5
| Тип микроскопа - прямой | |
| Увеличение в базовой комплектации - 40х-1000х | |
| Увеличение с дополнительной оптикой - 20х-1600х | |
| Оптическая схема - бесконечность (?) | |
| Объективы | |
| В комплекте - 4x/0.13, 10x/0.25, 40x/0.65, 100x/1.25 oil | |
| Дополнительно - 20х/0.45, 60х/0.80 | |
| Тип коррекции - Планахроматы, длина тубуса "бесконечность" | |
| Парфокальная высота 45 мм, стандарт DIN | |
| Револьверное устройство - на 5 объективов | |
| Визуальная насадка | |
| Тип - тринокулярная | |
| Тип насадки - Зидентопфа | |
| Увеличение - 1х | |
| Диоптрийная настройка ±5 дптр, на левом тубусе | |
| Угол наклона - 30? | |
| Угол поворота - 360? | |
| Регулировка межзрачкового расстояния - 50-76 мм | |
| Установка окулярной камеры - C-Mount | |
| Оптический адаптер - в комплекте 0.5х | |
| Деление светового потока 50 : 50 | |
| Окуляры | |
| В комплекте - WF 10х/22 с удаленным зрачком | |
| Дополнительно - WF 5Х/18, WF 16х/13, WF 10х/20 со шкалой | |
| Посадочный диаметр - 30.0 мм | |
| Предметный столик | |
| Размер - 185х177 мм | |
| Без выступающей рейки Х | |
| Диапазон перемещения препарата - 75х50 мм | |
| Препаратодержатель - накладной | |
| Осветитель проходящего света | |
| Система - Кёлер | |
| Конденсор - иммерсионный, А= 0,9/1,25, центрируемый | |
| Апертурная диафрагма - ирисовая в конденсоре | |
| Полевая диафрагма - ирисовая в коллекторе | |
| Слот для слайдера темного поля и фазового контраста | |
| Источник света - светодиод 5 Вт, Тцв. = 4500 5000?K | |
| Источник света - галогенная лампа - 12В/30Вт, G4 | |
| Регулировка яркости источников - 0...100% | |
| Питание - сеть переменного тока 220В±22/50Гц от адаптера | |
| Менеджер света - яркость осветителя 20, 4, 60, 80 100% | |
| Крепление конденсора "ласточкин хвост" | |
| Методы исследований | |
| Метод светлого поля | |
| Темное поле - с дополнительными устройствами | |
| Фазовый контраст - с дополнительными устройствами | |
| Поляризация - с дополнительными устройствами | |
| Механизм фокусировки | |
| Рукоятки грубой и тонкой фокусировки, коаксиальные, | |
| расположены с обеих сторон штатива | |
| Диапазон перемещения - 12 мм | |
| Величина хода тонкой фокусировки - 0.1 мм/оборот | |
| Цена деления тонкой фокусировки - 1 мкм | |
| Механизм регулировки усилия грубой фокусировки | |
| Механизм блокировки грубой фокусировки | |
| Условия эксплуатации | |
| Рабочий диапазон температур - 5... 40?С | |
| Рабочий диапазон относительной влажности - 20…90% | |
| Массо-габаритные параметры | |
| Размеры - 250х490х640 мм | |
| Масса - 10 кг | |
| Масса в упаковке - 12.5 кг | |
Универсальный инструмент

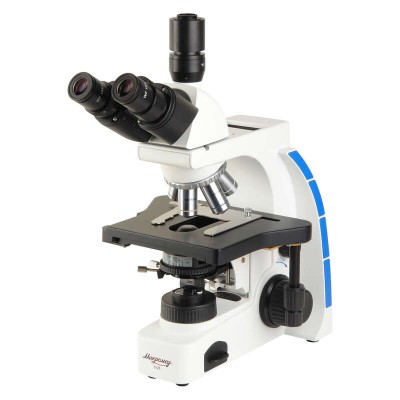

Микроскоп Микромед 3 (U3) применяется в биологии для наблюдений и морфологических исследований, в медицине с помощью микроскопа можно изучать окрашенные и неокрашенные биологические объекты в виде мазков и срезов. Также микроскоп применим во многих областях науки для разнообразных исследований в проходящем свете по методу светлого поля.
С дополнительными устройствами микроскоп может быть использован для исследований по методу темного поля и фазового контраста. Микроскоп Микромед 3 (U3) рекомендован для диагностических исследований в лечебных учреждениях (рег. уд. № ФСЗ 2007/00554 от 26. 12. 2007 г) и в высших учебных заведениях.
Гибкость в работе
Модульная конструкция микроскопа позволяет использовать дополнительные устройства и проводить с их помощью исследования в проходящем свете. Микроскоп позволяет работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор. Благодаря модульной конструкции, микроскоп легко может быть модернизирован.
Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Оптика высокого класса
Микроскоп Микромед 3 (U3) имеет оптическую схему, скорректированную на бесконечность. Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства со слотом для устройства темного поля. В комплект поставки микроскопа Микромед 3 (U3) входят объективы с планахроматической коррекцией - PLAN 4x/0.13, PLAN 10x/0.25, PLAN 40x/0.65 и объектив для исследований с масляной иммерсией PLAN 100x/1.25 oil. Объективы PLAN 40x/0.65 и PLAN 100x/1.25 oil имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца.
Информативность и комфорт
Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.
Оптический и цифровой
Микроскоп Микромед 3 (U3) снабжен тринокулярной визуальной насадкой, предназначенной для установки цифровой окулярной камеры – видеоокуляра и вывода изображений или видео на внешнее устройство. Конструкция микроскопа позволяет проводить визуальное наблюдение через оптические окуляры, и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации – третий тубус с помощью резьбового крепления стандарта C-Mount. Эта система крепления позволяет применять вместе с камерой дополнительные оптические адаптеры различных увеличений.
В базовую комплектацию микроскопа входит оптический адаптер 0.5х, что позволяет оптимизировать использование большинство цифровых окулярных камер с размером сенсора 1/2.5"- 1/3". Тубус имеет возможность подвижки вдоль оптической оси для настройки точного соответствия фокусировки визуального и цифрового каналов.
Видеоокуляр в базовый комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.
Совершенная осветительная система
Микроскоп Микромед 3 (U3) имеет осветительную систему, построенную по схеме Кёлера. Тринокулярная конструкция с разделением светового потока на два канала требует более высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных фото и видео файлов. Примененная в микроскопе схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения при отсутствии затемнения краев изображения.
Одна из особенностей микроскопа Микромед 3 (U3) заключается в наличии двух независимых источников света – пользователь может выбрать светодиодный свет или галогенную лампу. Смена источников производится простой заменой блока с держателем. Выбор типа источника осуществляется исходя из исследовательских задач и характера исследуемого объекта.
Иммерсионный конденсор
Еще одна особенность микроскопа Микромед 3 (U3) является осветительная система светлого поля с иммерсионным конденсором Аббе 0.90/1.25oil. Числовая апертура конденсора при работе с масляной иммерсией А=1.25. Конденсор имеет центрируемую оправу и регулируемую апертурную ирисовую диафрагму. Диапазон перемещения конденсора по высоте составляет 21,5 мм. Апертурная диафрагма конденсора имеет шкалу с маркировкой значений увеличений
и апертур используемых объективов. В оправе конденсора имеется слот для установки дополнительного устройства - слайдера с устройством темного поля. Также в осветительную систему входит коллектор с полевой диафрагмой и источник света с регулируемой яркостью.
Прецизионная фокусировка
Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Максимальный диапазон хода фокусировки 12 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки с регулятором усилия хода и винтовым упором. Цена деления шкалы тонкой фокусировки 1 мкм. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением прецизионного зубчато-реечного механизма.
Точная и надежная механика
Механический предметный столик микроскопа имеет размер 185 мм х 177 мм и допускает перемещение образца с помощью коаксиальных рукояток в направлениях X и Y в диапазоне
75 мм х 50 мм. Столик снабжен шкалой с ценой деления 1 мм, и нониусами с ценой деления
0,1 мм. Столик комплектуется съемным препаратоводителем.
Микроскоп имеет полностью металлическую ударопрочную конструкцию, что гарантирует надежность конструкции, стабильность точность настроек. Основание и штатив микроскопа имеют покрытие с антистатическими свойствами.
Особенности:
- Увеличение 40х - 1000х. С дополнительной оптикой 20х - 1600х.
- Оптическая система микроскопа скорректирована на бесконечность.
- Объективы с планахроматической коррекцией обеспечивают высокое качество изображения при записи фото и видео файлов, точность и комфорт при исследованиях.
- Тринокулярная конструкция позволяет вести наблюдение в оптические окуляры и одновременно записывать необходимые файлы.
- Присоединение камеры по стандарту C-Mount позволяет использовать цифровые окулярные камеры различных типов.
- Два независимых источника света - светодиод или галогенная лампа.
- Исследования возможны как по методу светлого поля в обычном свете, так и с дополнительными устройствами методами темного поля, фазового контраста и простой поляризации.
- Механизм грубой и тонкой фокусировки с регулятором усилия хода и фиксатором.
- Микроскоп сертифицирован РОСЗДРАВНАДЗОРом и соответствуют стандартам медицинского оборудования для лабораторных и исследовательских работ.
