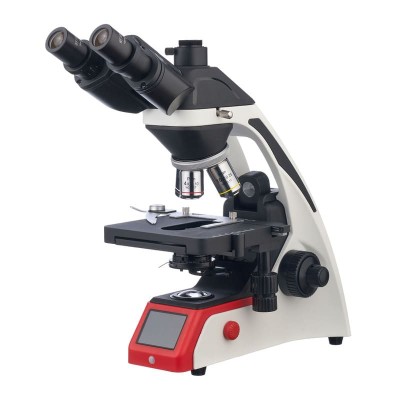

Микроскоп биологический Микромед 30 тринокулярный

Микроскоп применяется в биологии и медицине, в ботанике и фармацевтической промышленности, в сельском хозяйстве, службах охраны окружающей среды и в криминалистике. Также он используется для учебного процесса в высших учебных учреждениях.

Оптическая система

Оптическая система микроскопа включает в себя тринокулярную оптическую насадку с окулярными тубусами и оптическим каналом визуализации, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства с регулируемой от 2500⁰К до 9000⁰К. цветовой температурой. Оптическая схема спроектирована на длину тубуса 160 мм.

Конвертация в «бесконечность»

Особенность оптики микроскопа заключается в возможности простой конвертации в схему «бесконечность». Это достигается установкой тубусной линзы, приобретаемой дополнительно. Установка линзы может осуществляться самостоятельно, без обращения в сервисный центр. Благодаря этому пользователь получает возможность использовать профессиональные объективы «бесконечность» исследовательского уровня с разрешением приближенным к дифракционному пределу.

Объективы

В стандартном комплекте микроскопа четыре объектива с планахроматической коррекцией - Plan 4x/0.10, Plan 10x/0.25, Plan 40x/0.65 и Plan 100x/1.25 oil. Объективы рассчитаны на длину тубуса 160 мм. Объективы 40х и 100х имеют оправы с подпружиненным оптическим блоком, что препятствует повреждению препарата и объектива при фокусировке.

Хроматические аберрации объективов исправлены с допуском осевого смещения фокусных расстояний для синей и красной областей на величину менее 2δ (ISO 19012-2), плоскостность поля исправлена до значения PFN не менее 18 (ISO 19012-1). В оптической конструкции объективов применены оптические стекла классов 1 и 2 показателю преломления, двулучепреломлению, дисперсии и оптической однородности произведенные в соответствии с ГОСТ 3514-94. Антигрибковое покрытие оптических поверхностей объективов позволяет без ограничений использовать микроскоп в биологических лабораториях.

Визуальная насадка

Тринокулярная визуальная насадка микроскопа имеет оптическую схему Зидентопфа, что позволяет регулировать межзрачковое расстояние в пределах от 48 до 75 мм без потери точной фокусировки. Насадка снабжена окулярными тубусами с комфортным углом наклона 30⁰, что способствует исследованиям без чрезмерного напряжения глаз и избыточной нагрузки на шейный отдел исследователя. Возможность поворота насадки вокруг оптической оси на 360⁰ позволяет настроить оптимальное положение для работы.

Световой поток разделяется между окулярами и каналом визуализации в соотношении 50/50 и не требует переключения. Канал визуализации оснащен оптической системой с увеличением 0.5х, что позволяет оптимально использовать камеры с сенсором размером от 2/3 до 1/3 дюйма. Камера устанавливается на резьбу C-mount входящего в комплект адаптера. Визуальная насадка допускает подключение устройства визуализации с монитором, поставляемого по дополнительному заказу.

Окуляры

В комплекте микроскопа окуляры WF 10х/20 с выходным зрачком, вынесенным на 20 мм, что позволяет наблюдать полное поле наблюдателю в очках и окуляры WF 16х/13. Коррекция аметропии осуществляется механизмом диоптрийной коррекции ±6 дптр на левом тубусе. Установочный диаметр окуляров 23.2 мм. По дополнительному заказу доступны окуляры WF5x/18, окуляр с исправленной кривизной поля PL12.5x/15. Для проведения измерений доступны окуляры WF 10х/18 со шкалой и WF 10х/18 с сеткой.

Осветитель

Конденсорный осветитель позволяет реализовывать разрешающую способность объективов и достигать высокого контраста. Осветительная система микроскопа состоит из коллектора, конденсора Аббе N.А.=1.25 и источника света Мультиколор. Конденсор имеет регулируемую апертурную ирисовую диафрагму и держатель светофильтров. Для настройки освещения предусмотрена подвижка по оптической оси. Питается осветитель от комплектного сетевого адаптера 12В/2А.

Изменяемая цветовая температура

Композитный светодиод осветителя проходящего света позволяет регулировать цветовую температуру источника в диапазоне от 2500⁰К до 9000⁰К с шагом 100⁰К. Выбранное значение индицируется на информационном дисплее. Возможность изменения цветовой температуры важна как для комфортного восприятия изображения исследователем, для работы с образцами, имеющими специфическую окраску и высокоточной настройки уровня белого при особых требованиях к записываемым файлам.

Отраженный свет

Осветитель отраженного света создает косое освещение необходимое при изучении образцов, плохо пропускающих свет. В осветителе использован светодиод 0.75Вт создающий световой поток 55 лм с углом освечивания 72°, цветовой температурой 6500-7000⁰K и регулировкой яркости в пределах от 0% до 100% с шагом 1%.

Предметный столик

Предметный столик двухслойной конструкции имеет размер 132х140 мм и допускает перемещение образца в направлениях X и Y в пределах 75x50 мм с помощью коаксиальных рукояток. Для контроля позиционирования столик оборудован шкалами с нониусами. Столик снабжен съемным двойным препаратодержателем с пружинным прижимом.

Дополнительные режимы

Дополнительные режимы позволяют пользователю настраивать энергосберегающий режим ECO, выбирать в качестве источника проходящего света Мультиколор или осветитель отраженного света, выбирать язык настроек. Микроскоп оснащен датчиком определения присутствия пользователя - если исследователь отошел от микроскопа осветитель отключится через заданное время. Встроенный аккумулятор позволяет сохранять все настройки при длительном отключении питания.

Информационный дисплей

Информационный дисплей на матрице IPS 2.4" отображает увеличение введенного в ход лучей объектива, яркость и тип осветителя, цветовую температуру, время автовыключения в режиме ECO и статус аккумулятора.

Фокусировка

Фокусировка микроскопа осуществляется перемещением предметного столика по оптической оси. Диапазон хода фокусировки составляет 21 мм. Фокусировочный механизм оснащен коаксиальными рукоятками грубой и тонкой фокусировки с регулятором усилия хода. Цена деления шкалы тонкой фокусировки 2 мкм.

Компактная конструкция

Эргономичная компактная конструкция микроскопа на Т-образном основании позволяет занимать минимум рабочего пространства. Штатив, основание корпус визуальной насадки изготовлены из алюминиевого сплава, что гарантирует надежность, стабильность и долгий срок службы. Декоративные накладки из ударопрочного пластика ABS. На штатив и основание нанесено износостойкое покрытие с антистатическими и антибактериальными свойствами.

Особенности:

• Увеличение в стандартной комплектации 40х-1600х
• Оптическая схем может быть самостоятельно конвертирована в «бесконечность»
• Планахроматические объективы с плоским полем и высоким разрешением
• Освещение Мультиколор с настраиваемой от 2500⁰K до 9000⁰K цветовой температурой
• Светодиодный осветитель косого отраженного света
• Информационный дисплей для отображения всех параметров
• Канал визуализации с адаптером C-mount для эффективного использования камеры
• Компактная конструкция
