- Артикул:625182
- 20
| Тип микроскопа | Стереоскопический |
| Оптическая схема | Грену |
| Изображение объекта | Прямое |
| Увеличение в базовой комплектации | 10х…40х |
| Увеличение с дополнительной оптикой | 2.5х…160х |
| Коэффициент зуммирования | 400,00% |
| Осветители | По дополнительному заказу |
| Оптика | |
| Объективы | Переменного увеличения 1х - 4х |
| Окуляры в базовой комплектации | SWF 10х/23 |
| Окуляры, дополнительно | WF 5х/20, WF 15х/15, WF 20х/10, WF 10х/22 со шкалой |
| Оптические насадки, дополнительно | 0.5х, 0.75х, 1.5х, 2х |
| Рабочее расстояние и поле зрения | |
| Рабочее расстояние в базовой комплектации | 85 мм |
| Рабочее расстояние с дополнительной оптикой | 28…172 мм |
| Поле зрения в базовой комплектации | 23…5.7 мм |
| Поле зрения с дополнительной оптикой | 46…1.3 мм |
| Визуальная насадка | |
| Тип | Тринокулярная |
| Увеличени | 1х |
| Вращение | 360° в кронштейне |
| Угол наклона окулярных тубусов | 45? |
| Межзрачковое расстояние | 55...75 мм |
| Посадочный диаметр окуляров | 30.5 мм |
| Диоптрийная настройка | На обоих тубусах ±5 дптр |
| Установка окулярной камеры | В тубус канала визуализации ?23.2 мм |
| Деление светового потока | Оптический переключатель 100 / 50:50 |
| Штатив | |
| Тип | Специальный, складной с рычажным механизмом |
| Количество степеней свободы | 6 |
| Диапазон перемещение по горизонтали | 360 - 800 мм |
| Максимальная высота | 585 мм |
| Минимальная высота | 142 мм |
| Высота штативной штанги | 400 мм |
| Материал штативной штанги | Сталь |
| Уклон / поворот головки | ±15°/±15°/±270° |
| Механизм фокусировки | Зубчато-реечный, ход 50 мм |
| Особенность | Т-образный подголовник |
| Совместимый диаметр головки | 76 мм |
| Эксплуатационные параметры | |
| Рабочий диапазон температур | 5…40?С |
| Рабочий диапазон отн. влажности | 20…90% |
| Габариты и вес | |
| Вес головки | 1800 г |
| Вес штатива | 4650 г |
| Размеры упаковок | 500х500х200 мм / 330х270х180 мм |
| Вес в упаковках | 9000 г |

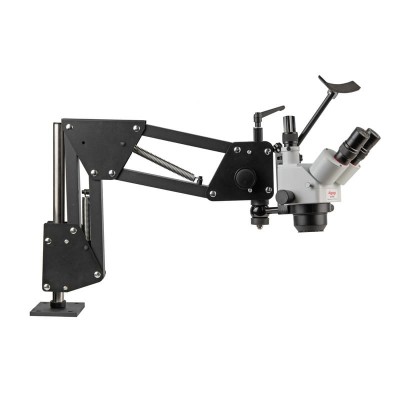

Микроскоп МС-2-ZOOM Acro предназначен для наблюдения прямого изображения трехмерных и плоских объектов. Благодаря создаваемому прямому стереоскопическому изображению и большому рабочему расстоянию с помощью микроскопа выполняются различные тонкие работы, требующие точной координации глаз и рук наблюдателя, например, монтажные операции и контроль качества на производстве. Микроскоп применяется на сборочных конвейерах, в промышленных лабораториях, в реставрационных мастерских.
Шесть степеней свободы
Специальный штатив микроскопа имеет 6 степеней свободы, это позволяет перемещать и наклонять оптическую головку в широких пределах. Максимальная высота штатива в поднятом состоянии 585 мм при минимальной высоте 142 мм, что достигается благодаря конструкции на рычагах. Штатив допускает вращение головки вокруг штативной штанги, наклоны и выносы в пределах от 360 - 800 мм, это позволяет размещать исследуемый образец в удобной точке рабочего пространства в том числе вне лабораторного стола. Благодаря складной рычажной конструкции, занимаемое микроскопом рабочее пространство может быть сведено к минимуму. В комплекте микроскопа Т-образный подголовник позволяющий уменьшить нагрузку на шейный отдел позвоночника при наблюдениях создавая дополнительный комфорт при длительной работе.
Универсальный штатив
Конструкция штатива позволяет устанавливать оптические головки - Микромед МС-2-ZOOM, МС-5-ZOOM, МС-6-ZOOM, МС-7-ZOOM, MC-А-0650, MC-А-0880 и другие головки с посадочным диаметром 76 мм. Легкое перемещение головки микроскопа по вертикали обеспечивается рычажным механизмом с пружинным противовесом, это позволяет настроить положение головки без излишних усилий. Рычаги имеют регулировку усилия перемещения и фиксатор. Фокусировка производится с помощью демпфированного зубчато-реечного механизма, встроенного в штатив. Величина хода механизма фокусировки составляет 50 мм. Штатив закрепляется на рабочей поверхности стола с помощью винтов из комплекта или других крепежных деталей в зависимости от ее материала.
Оптика микроскопа
Оптическая головка микроскопа имеет схему Грену. Это позволяет наблюдать яркое трехмерное изображение и обеспечивает компактную конструкцию головки. В оптической схеме Грену применяется пара одинаковых объективов, установленных под углом к плоскости исследуемого объекта. Высокое качество изображения определяется точно рассчитанными и изготовленными объективами с исправленными аберрациями, благодаря чему достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Головка сохраняет точную фокусировку вне зависимости от установленного значения увеличения. Увеличение объективов плавно регулируется от 1х до 4х с помощью пары маховиков на корпусе головки.
Рабочее расстояние
Постоянное на всех увеличениях объективов и с любыми окулярами рабочее расстояние микроскопа составляет 85 мм. Дополнительные оптические насадки на объективы позволяют менять величину рабочего расстояния в пределах от 28 до 172 мм.
Оптические насадки
Насадки на блок объективов изменяют рабочее расстояние, увеличение и размер поля зрения микроскопа. Эти принадлежности широко применяется для адаптации стереомикроскопа под различные задачи. Оптические насадки и дополнительные окуляры доступны по дополнительному заказу.
Увеличение микроскопа
В базовой комплектации с окулярами широкого поля SWF 10х/23 увеличение микроскопа составляет от 10х до 40х. Дополнительно доступны окуляры WF 5х/20, WF 15х/15, WF 20х/10. С ними общий диапазон увеличений составит от 5х до 80х. Также доступен окуляр WF10х/22 со шкалой, позволяющий проводить измерение линейных размеров деталей объектов.
Визуальная насадка
Тринокулярная насадка с тубусом визуализации позволяет эффективно использовать дополнительную окулярную камеру. Камера устанавливается в адаптер тубуса со стандартным посадочным диаметром 23.2 мм. Для настройки точного соответствия фокусировки оптического и цифрового изображения тубус имеет механизм для подвижки камеры по оси. Головка снабжена оптическим переключателем светового потока - свет может направляться от левого окулярного тубуса в канал визуализации и при использовании камеры сохраняется возможность наблюдения в правый окуляр. При визуальных исследованиях весь свет можно переключить на окуляры. Окулярные тубусы с углом наклона 45⁰ снабжены собственными механизмами диоптрийной коррекции в пределах ±5 дптр. Межзрачковое расстояние настраивается от 55 до 75 мм.
Особенности:
- Специальный рычажный штатив с 6-ю степенями свободы
- Широкий диапазон перемещений оптической головки
- Плавное изменение увеличения от 10х до 40х с сохранением точной фокусировки
- Дополнительная оптика расширяет диапазон увеличений до 2.5х - 160х
- Рабочее расстояние 85 мм постоянно на всех увеличениях объективов
- Дополнительная оптика расширяет диапазон рабочих расстояний до 28 - 172 мм
- Тубус канала визуализации с оптическим переключателем и фокусировкой
