Цифровая камера ToupCam sMAX04BM для микроскопа

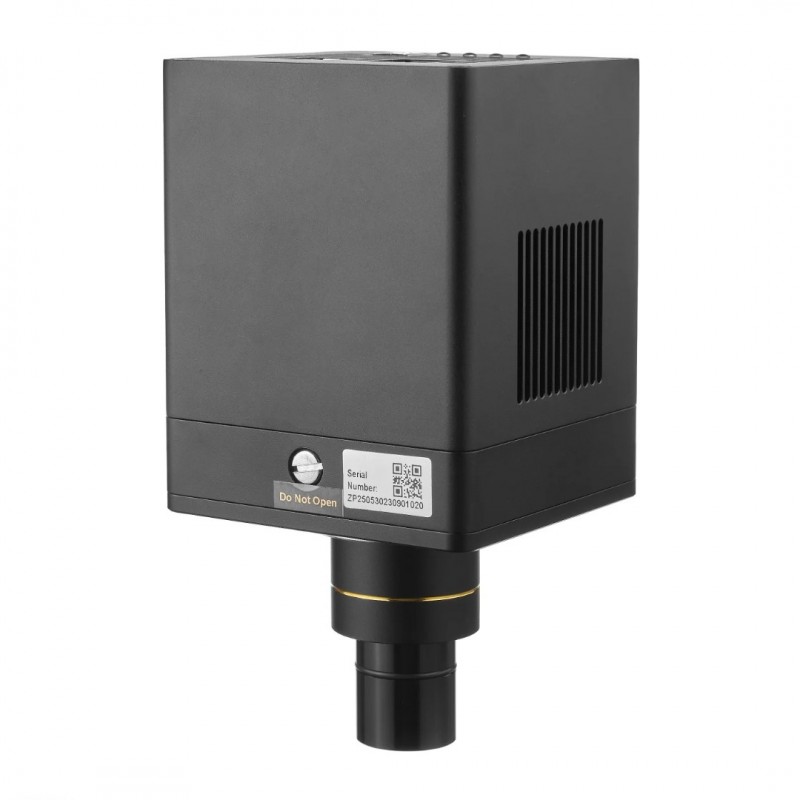

Цифровая камера для микроскопа ToupCam sMAX04BM — видеоокуляр для съёмки фото и видео с микроскопа и вывода изображения на ПК или монитор.

Камера ToupCam sMAX04BM разработана в соответствии с высокими стандартами, принятыми для научного и индустриального оборудования. Камера подобного класса используется, когда на первом месте находятся надежность, высокое качество изображений и скорость передачи данных. В качестве устройства захвата изображения в камере применена новая генерация CMOS – сенсор с обратной засветкой sCMOS. Сенсор имеет более высокую квантовую эффективность, и наилучшим образом удовлетворяет современным требованиям при съемках в условиях слабого освещения. Интерфейс USB 3.0 со скоростью передачи данных 5 Гб/с позволяет записывать и просматривать видео с частотой 72.5 кадра в секунду без потери разрешения.

Камера предназначена для использования в условиях низкой освещенности. Благодаря экстремально высокой чувствительности камера особенно эффективна в микроскопии при исследованиях с малыми уровнями яркости объектов исследования - в темном поле и в люминесцентной микроскопии. Камера находит широкое применение в научных и в промышленных лабораториях, в исследовательских центрах при спектральном анализе, в рентгенографии и при металлургических исследованиях. Спектральный диапазон сенсора камеры 200 - 1100 нм делает камеру особенно эффективной при исследованиях в УФ и ближнем ИК диапазонах. Благодаря высокой чувствительности и длительным выдержкам до 1 часа камера широко применяется в астрономии, в частности для исследования объектов глубокого космоса.

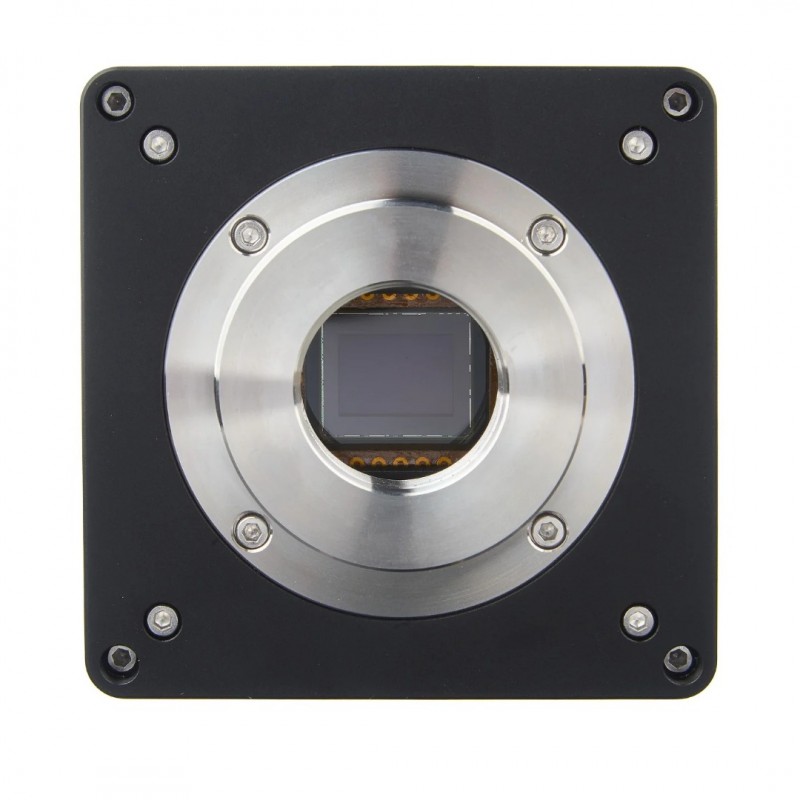

Новое поколение сенсоров sCMOS имеет высокую квантовую эффективность, благодаря чему достигается ультравысокая чувствительность. В камере использован сенсор GSENSE2020 с обратной засветкой (BSI) формата 4/3”, размером 13.31 х 13.31 мм с крупными пикселями 6.5 х 6.5 мкм. Квантовая эффективность на 560 нм составляет не менее 95% при шуме считывания 0.97 e⁻. Динамический диапазон (HDR 16 bit) составляет 91.83 dB, что передает интервал яркостей не менее 1 : 50000. По дополнительному заказу сенсор камеры может быть оборудован окном с ИК-фильтром 380 – 650 нм и антибликовым покрытием.

Двухступенчатое охлаждение сенсора камеры значительно повышает отношение сигнал/шум и существенно улучшает изображение. Высокоэффективная система охлаждения TEC позволяет снизить температуру сенсора на 40⁰С относительно температуры окружающей среды и уменьшает уровень шума изображения. В систему охлаждения встроена антиконденсатная структура для обеспечения стабильности и кристальной чистоты изображения при длительных выдержках в условиях низких температур. Для устанавливания рабочей температуры требуется менее 5 минут. Отсутствие движущихся механических деталей делает работу камеры бесшумной и надежной. Вспомогательный регулируемый электрический вентилятор применен только для ускорения отвода тепла.

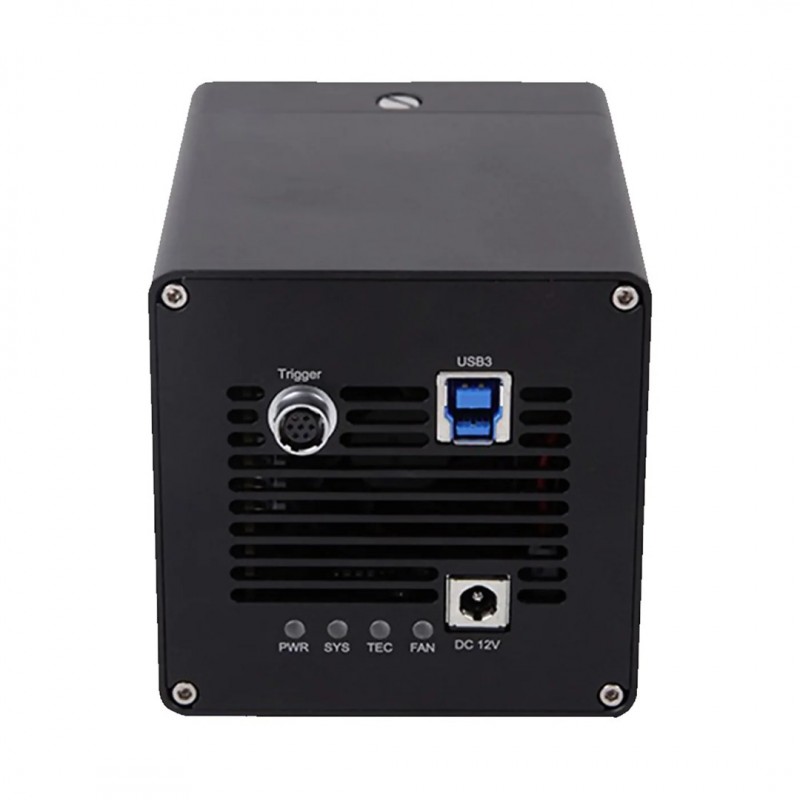

Порт USB3.0 с буфером обеспечивает скорость передачи данных 5Гб/c с камеры на ПК. Как результат - плавное реалистичное видео с естественными цветами без задержек. Камера позволяет записывать видео с частотой 72.5 кадра в секунду с полным разрешением 2048 х 2048.

16-битный ISP процессор позволяет формировать данные разрядностью 8/11/12/16 бит и оптимизировать изображение за счет технологии коррекции «горячих пикселей», демозаики, кросс-канальной коррекции, коррекции гаммы и многих других. В результате записанные файлы отличаются впечатляющей резкостью и широким динамическим диапазоном. Мощный ISP процессор обеспечивает 2D шумоподавление и повышение резкости.

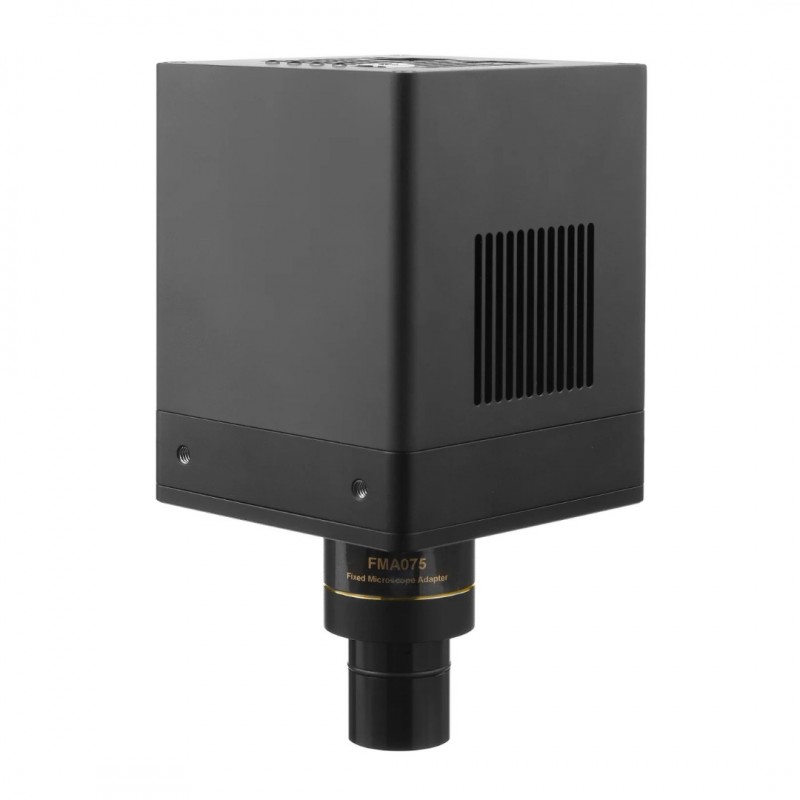

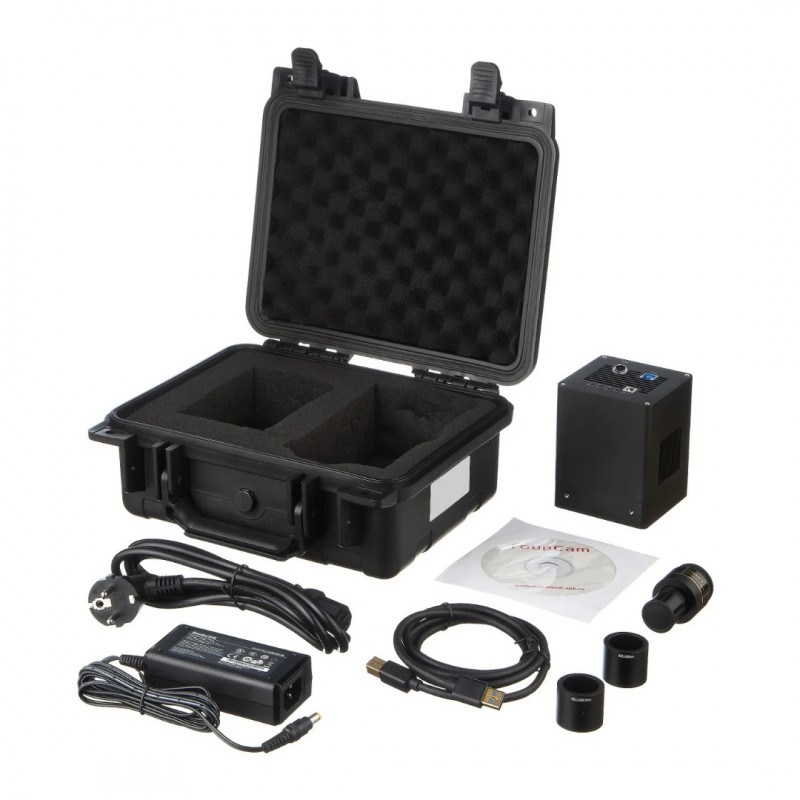

Установочный стандарт C-mount позволяет использовать камеру с большинством исследовательских микроскопов. Камера применяется с микроскопами различных производителей и любого типа - монокулярными, бинокулярными и тринокулярными. В комплект камеры входят переходники 23.2/30.0 и 23.2/30.5, благодаря этому не возникает трудностей при установке камеры на микроскопы плоского поля и стереомикроскопы с тубусами различных диаметров. Посредством комплектного адаптера 0.75х / 23.2 камера устанавливается на микроскопы с тубусом 23.2 мм.

Индустриальная конструкция камеры в корпусе, изготовленном методом обработки на станках с ЧПУ из сплава цинка и алюминия, гарантирует долгий срок стабильной работы в самых тяжелых условиях эксплуатации.
