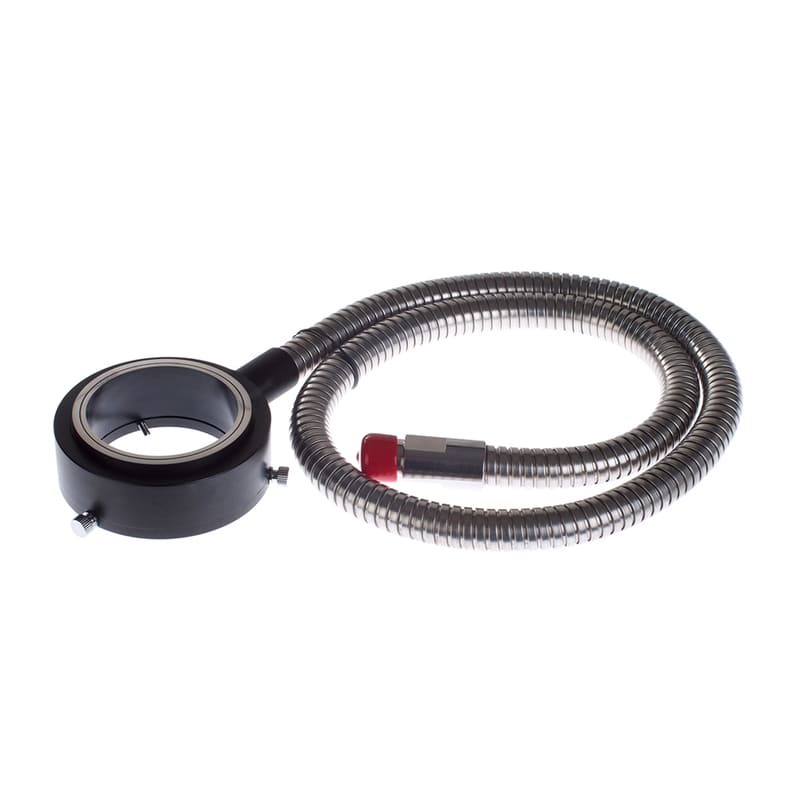

Гибкий металлический световод для волоконного осветителя (кольцевой)

Кольцевой оптоволоконный осветитель Микромед HL-150 используются со стереомикроскопами и позволяет расширить возможности при исследованиях в отраженном свете. Осветитель применяется при наблюдении сложных трехмерных объектов, таких, как образцы минералов, плохо пропускающих свет кристаллов, деталей прецизионных механизмов и плат электронных приборов. Вместе с источником направленного света кольцевой осветитель может использоваться в качестве дополнительного источника, также он используется и как независимый осветитель.

Особенности кольцевого осветителя

Верхнее бестеневое освещение направленное точно по оптической оси микроскопа способствует равномерному освещению без глубоких теней, приводящим к получению ложных результатов исследований. Благодаря кольцевой конфигурации осветителя изображение свободно от асимметричных теней, искажающих геометрию объекта. Оптоволоконный жгут длиной 900 мм помещен в эластичный металлический рукав, благодаря этому осветительный блок может быть размещен в любом удобном месте рабочего пространства.

Качество света

Высокое качество света достигается за счет оптоволоконной конструкцией осветителя и галогенной лампой с дихроичным отражателем примененной в осветительном блоке.

Осветитель создает однородное пятно света высокой интенсивности – на расстоянии 100 мм до 75% создаваемой освещенности сосредоточено в круге диаметром 70 мм с освещенностью 4100 люкс. Подобное распределение света хорошо согласуется с полем зрения большинства стереомикроскопов как в стандартной комплектации, так и с оптическими насадками. Кольцевой осветитель, подключенный к осветительному блоку HL-150, изучает свет с цветовой температурой 3240⁰К, индекс цветопередачи (CRI) = 94. Оптоволоконный жгут имеет низкую теплопроводность, что в сочетании с эффективным охлаждающим вентилятором блока и встроенным в лампу ИК фильтром не создает нагрева исследуемого образца.

Совместимость

Осветитель совместим со всеми стереомикроскопами, имеющими посадочную резьбу оптического блока М48. Например, Микромед МС-2 ZOOM, Микромед МС-3 ZOOM и Микромед МС-4 ZOOM. Для установки осветителя на такие стереомикроскопы требуется адаптер, специально предназначенный для установки кольцевых осветителей. При использовании с этими микроскопами оптических насадок осветитель устанавливается на оправу оптической насадки. Адаптер в комплект не входит и приобретается отдельно. Без использования адаптера осветитель может быть установлен на стереомикроскоп с внешним диаметром блока объективов не более 55 мм.

Осветительный блок HL-150

Это базовая часть оптоволоконной системы освещения Микромед. Блок является источником управляемого света для оптоволоконных осветителей. К блоку подключаются оптоволоконные осветители Микромед – кольцевой, а также одинарный и двойной осветители направленного света. В качестве источника в осветительном блоке HL-150 применяется галогенная лампа с дихроичным отражателем и ИК фильтром. Галогенная лампа питается стабилизированным напряжением 24В и имеет регулировку яркости. Для охлаждения лампы и схемы питания используется производительный вентилятор с управлением от схемы регулировки яркости.

Особенности:

• Комфортная для глаз цветовая температура 3240°К
• Индекс цветопередачи 94 способствует точной передачи цветов
• Свет направлен точно по оптической оси микроскопа
• Свет не создает асимметричных теней, искажающих геометрию объекта
• Осветитель создает ровное световое пятно высокой освещенности
• Эластичный оптоволоконный жгут длиной 900 мм
• Световое излучение не нагревает исследуемый образец
• Осветитель совместим с большинством стереомикроскопов

Внимание!!! Перед использовании продукции "Микромед" внимательно ознакомьтесь с инструкцией и гарантийным талоном! Самостоятельный ремонт и несанкционированное вмешательство и изменение конструкции товара прекращает действие гарантийных обязательств со стороны продавца!
